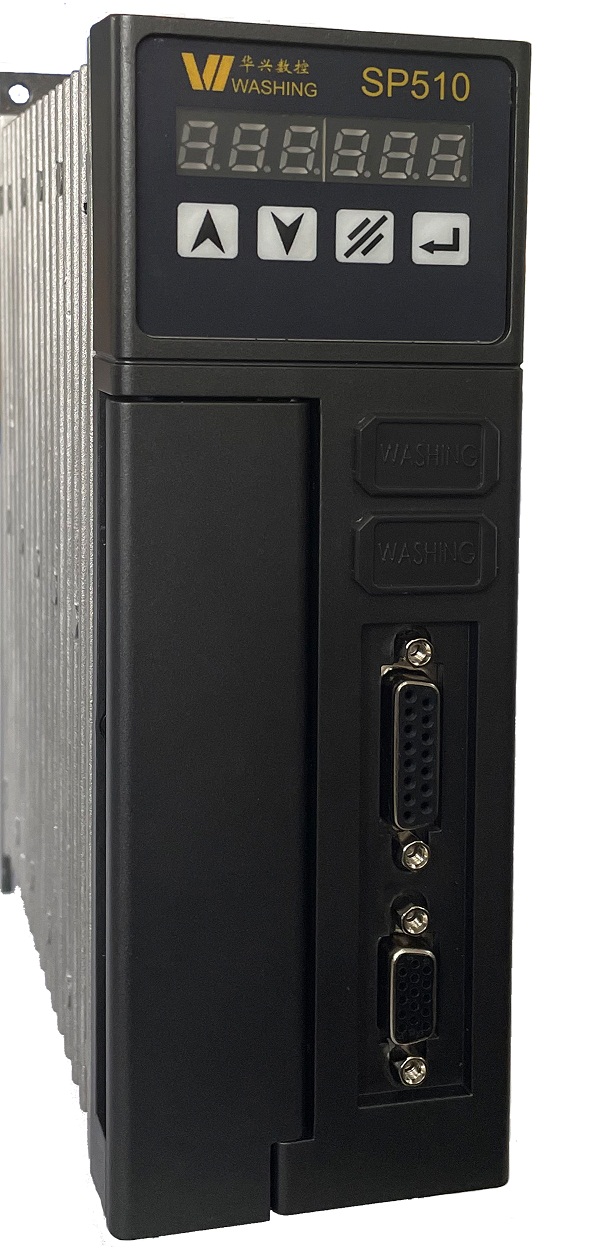

规格型号

SP 5 1 0

SP 520

SP 530

SP 540

SP 5 5 0

连续电流（ A ）

5.0

5.5

7

11

15

短时过载电流

13.5

15

20

30

40

适用电机

0～ 1. 0 KW

1. 0 KW ～ 1. 2 KW

1.2KW ～ 1. 8 KW

1. 8 KW ～ 3. 0 KW

3. 0 KW ～ 5.5KW

控制电源

单相  AC220V     -50 ～ +20% 50/60Hz

输入强电电源

三相 AC220V

－ 15 ～＋ 10% 50/60Hz

使用环境

温度

工作： 0 ℃～ 55 ℃   存贮： -20 ℃～ 80 ℃

湿度

小于 90% （无结露）

振动

小于 0.5G （ 4.9m/S ²）， 10 ～ 60Hz （非连续运行）

控制方法

  脉冲位置控制、内部速度控制、速度试运行控制、 JOG点动控制

再生制动

内置 / 外接

特性

速度频率响应

300Hz 或更高

速度波动比

< ± 0.1 （负载 0 ～ 100% ）；  < ± 0.02 （电源 -15 ～ +10% ）（数值对应于额定速度）

调整比

1 ： 6000

最高脉冲频率

500 KHz ；

控制输入

伺服使能、报警清除、偏差计数器清零、第二电子齿轮比选择、指令脉冲禁止、 CCW /CW驱动禁止、 CCW /CW转矩禁止、内部速度选择

控制输出

伺服就绪、伺服报警、定位完成、速度到达、抱闸控制、电机编码器 Z脉冲信号输出

反馈方式

2500 线 /5000 线增量式编码器

位置控制

输入方式

①脉冲 + 方向； ② CCW 脉冲 /CW 脉冲； ③正交脉冲

电子齿轮

1 ～ 32767/1 ～ 32767

加减速功能

参数设置 1 ～ 10000ms （ 0 ～ 2000r/min 或 2000 ～ 0r/min ）

监视功能

转速、当前位置、指令脉冲积累、位置偏差、电机转矩、电机电流、转子位置、指令脉冲频率、运行状态、输入输出端子信号等

保护功能

超速、主电源过压、欠压、过流、过载、制动异常、编码器异常、控制电源欠压、过热、位置超差等

操作显示

6 位 LED 数码管、 4 个按键

适用负载惯量

小于电机转子惯量的 5 倍
