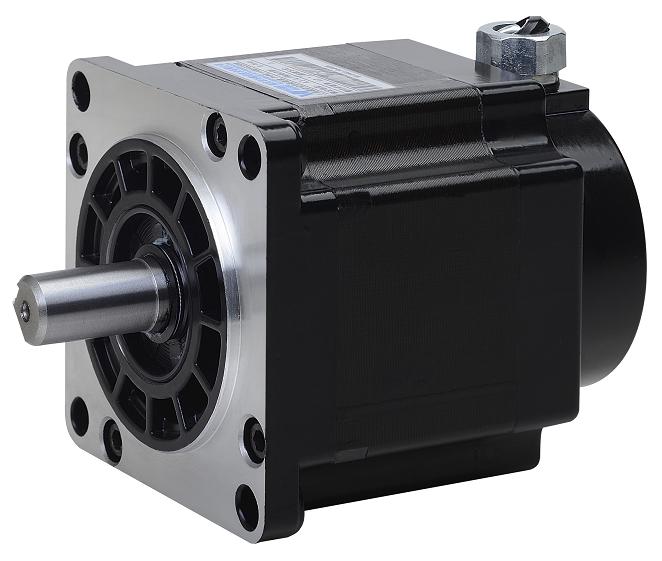

三相混合式步进电机
产品型号：110BYG350A
产品特点：三相混合式步进电机是本公司自主研发、设计、生产的新型步进电机，该产品为全封闭式结构、外型美观、易于安装，采用高性能优质稀土永磁材料、优化的电磁设计，使产品具有运行平稳、电磁转换效率高、过载能力强、电磁噪音低、使用寿命长等一系列优点，非常适合于数控机床的进给控制，以及自动化生产线、专用设备等工业控制自动化领域。
|
型号 |
110BYG350A |
110BYG350B |
110BYG350C |
110BYG350D |
|
工作电压 |
220 |
220 |
220 |
220 |
|
基本步距角(°) |
1.2 |
1.2 |
1.2 |
1.2 |
|
步距角精度（%） |
5 |
5 |
5 |
5 |
|
电机长度（mm） |
128 |
161 |
186 |
220 |
|
保持转矩（N.m） |
8 |
12 |
16 |
20 |
|
额定线电流（A） |
4.3 |
6.0 |
6.5 |
6.9 |
|
转子惯量（kg.cm²） |
5.91 |
10.30 |
13.31 |
17.19 |
|
电机重量（kg） |
4.7 |
6.8 |
8.4 |
10.4 |
|
轴径（mm） |
19 |
19 |
19 |
19 |
|
轴伸（mm） |
平键 6X30 |
平键 6X30 |
平键 6X30 |
平键 6X30 |
|
线电阻（Ω） |
1.072 |
1.614 |
1.603 |
1.618 |
|
线电感（mH） |
5.16 |
10.28 |
9.39 |
8.31 |
|
接线方式 |
△ |
△ |
△ |
△ |
|
环境温度 |
-20 ℃ ～+50℃ |
|||
|
绝缘电阻 |
100M Ω @ 500VDC |
|||
|
绝缘等级 |
B |
|||
|
耐压 |
500VAC PER 1 minute |
|||
