    当前位置:网站首页 > 产品中心 > 伺服驱动 > 交流伺服驱动 > 总线式交流伺服EDM500A

    产品展示

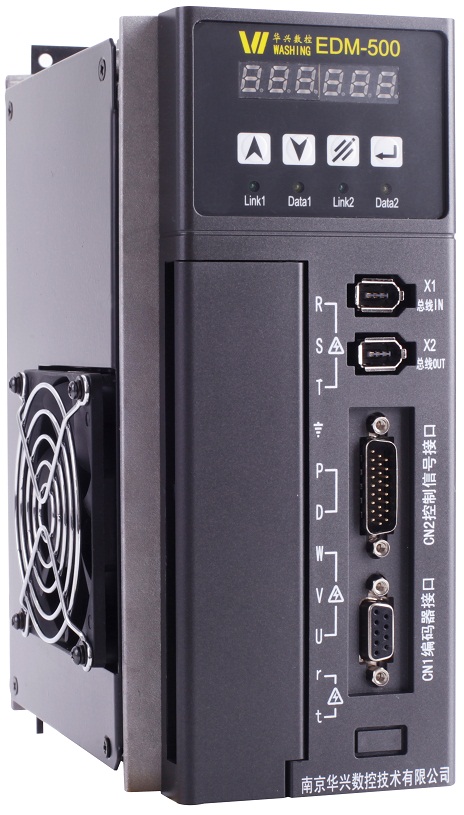

    总线式交流伺服EDM500A

    产品型号:EDM500A系列:EDM-520/EDM-530/EDM-540/EDM-550

    产品特点:EDM500A系列总线式交流伺服驱动器是本公司自主研发、设计、生产的最新一代总线式高精度、高响应的伺服驱动产品。 采用POWERLINK工业以太网总线通讯规范,结合我公司自主知识产权(专利号ZL 2012 1 0150455.2)的硬核总线控制器,配置高性能最高达39位多圈绝对式编码器(23位单圈+16位多圈)。采用1394接口与上位机数控系统互连,通信可靠性远高于RJ45等同类产品;采用智能化功率器件,集成度高,内置保护及报警功能完善,可靠性高。优良的控制特性:速度频率响应高、调速比宽、速度波动率低、跟随误差小、定位精度高、过载能力强。运行品质及可靠性高。 EDM500A系列产品适配华兴23位绝对式编码器电机。



    控制电源

    单相 AC220V(-15~+10%),50/60Hz

    三相AC220V(-15~+10%),50/60Hz

    使用环境

    温 度

    工作环境温度:0℃~50℃

    存贮环境温度:-20℃~80℃

    湿 度

    小于90%(无结露)

    振 动

    小于0.5G(4.9m/S²),10~60Hz(非连续运行)

    再生制动

    内置或外接

    配套数控系统

    华兴总线式数控系统

    配套伺服电机

    华兴SJTG系列多圈绝对式交流伺服电机

    总线通讯接口

    POWERLINK 总线

    指令周期:50 μs

    通讯数据长度:0~512Byte

    误码率:10

    编码器反馈接口

    RS485 半双工串行通信接口。

    控制特性

    位置控制精度

    0.1 μ m (配合华兴总线式数控系统)

    速度频率响应

    ≥300Hz

    速度波动率

    < ±0.1(负载0~100%);

    < ±0.02(电源-15~+10%)(数值对应于额定速度)

    调速范围

    ±0.2~3000rpm

    I/O 信号

    抱闸控制信号输出

    参数管理

    参数可通过驱动单元进行设置、保存、备份、恢复等操作

    监视功能

    转速、当前位置、指令脉冲积累、位置偏差、电机转矩、电机电流、转子位置、指令脉冲频率、运行状态、输入输出端子信号等

    报警功能

    IPM 模块故障、过压、欠压、过流、过载、过热、速度调节器饱和、位置超差、速度超差、编码器故障、总线故障等

    操作显示

    6 位LED数码管、4个以太网LED指示灯、4个按键

    适用负载惯量

    小于电机转子惯量的5倍
