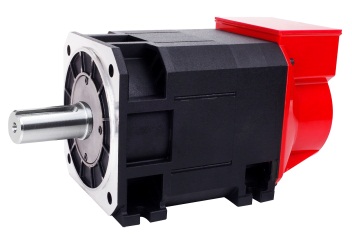

交流异步主轴伺服电机
产品型号：ZJY200-4-4.0 / ZJY200-4-6.0 / ZJY208-4-8.0 / ZJY208-4-10.0
产品特点：ZJY200系列交流异步主轴电机是本公司自主研发、设计、生产的新型交流感应伺服主轴电机，该产品结构紧凑、外型美观、易于安装，采用优化的电磁设计、高精度光电编码器，使产品具有运行平稳、控制精度高、过载能力强、电磁噪声低、使用寿命长等一系列优点，配合我公司SPH系列交流异步主轴伺服驱动，适合于高精度数控机床的主轴控制，以及自动化生产线、机械制造业等工业控制自动化领域，且具有极高的转矩及功率过载输出能力。
|
电机型号 |
ZJY200M-4-4.0 |
ZJY200-4-6.0 |
ZJY208-4-9.0 |
ZJY208-4-11.0 |
|
额定功率 (kw) |
4 |
6 |
9 |
11 |
|
额定电压 (V) |
380 |
380 |
380 |
380 |
|
额定电流 (A) |
9.7 |
12.2 |
20.0 |
23.4 |
|
额定转矩 (N·m) |
25.5 |
38.2 |
57.3 |
70.0 |
|
额定频率 (Hz) |
50 |
50 |
50 |
50 |
|
级数 (P) |
4 |
4 |
4 |
4 |
|
同步/异步基本转速 (rpm) |
1500/1445 |
1500/1445 |
1500/1445 |
1500/1445 |
|
最高转速 (rpm) |
6000 |
6000 |
6000 |
6000 |
|
转动惯量 (GD²) |
0.012 |
0.018 |
0.026 |
0.030 |
|
风机功率 (W) |
30 |
30 |
30 |
30 |
|
风机电压 (V) |
380 |
380 |
380 |
380 |
|
内置编码器 |
增量式2500线 |
增量式2500线 |
增量式2500线 |
增量式2500线 |
|
安装形式 |
IMB5 |
IMB5 |
IMB5 |
IMB5 |
|
防护等级 |
IP55 |
IP55 |
IP55 |
IP55 |
|
绝缘等级 |
F级 |
F级 |
F级 |
F级 |
|
振动等级
|
R级 |
R级 |
R级 |
R级 |
